产品中心

【产品用途】

1. 适用于带式输送机卸料滚筒处皮带表面残留物料的清扫，解决残留物料在输送机回程段洒落造成的环境污染和 残留物料粘黏在托辊上引起的回程皮带跑偏的问题。

2. 可广泛用于煤矿、电厂、水泥厂、选煤厂、港口、钢铁、焦化、有色金属等领域。

改造前                                                                             改造后

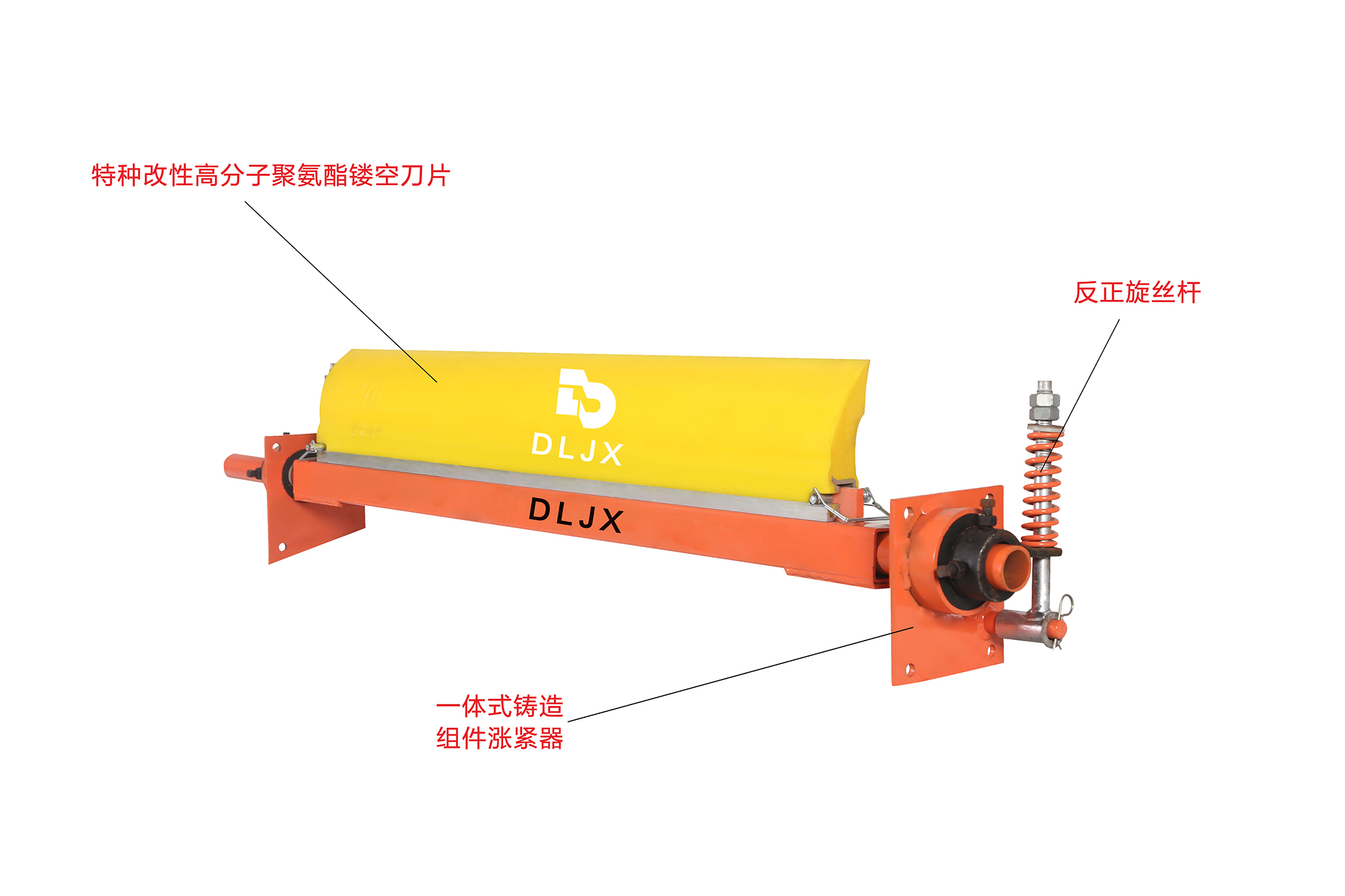

【产品特点】

   1. 清扫器刀片由特种改性高分子聚氨酯特制而成，具有阻燃抗静电性、高耐磨性、高弹性、耐酸碱性、摩擦系数 低等特点，不会对输送带造成伤害，使用寿命长。

   2.刀片采用整体式设计，刀片可承受较大冲击力，适用于各种不同接头的输送带及各种不同物料的清扫，公司可 提供分体式刀片供用户选择。

   3. 涨紧器采用一体式铸造组件，坚固耐用，根据刀片磨损程度可轻松调节刀片补偿量。

   4. 涨紧器用丝杆为我公司自主研发设计，独特的正反丝设计，有效的解决了因弹簧振动而引起的螺母松动问题。

   5. 清扫器可有效的清理输送带表面的残留物料，减少人力劳动，改善现场工作环境，适用于硫化、粘结及机械接头输送带的清扫。

产品型号

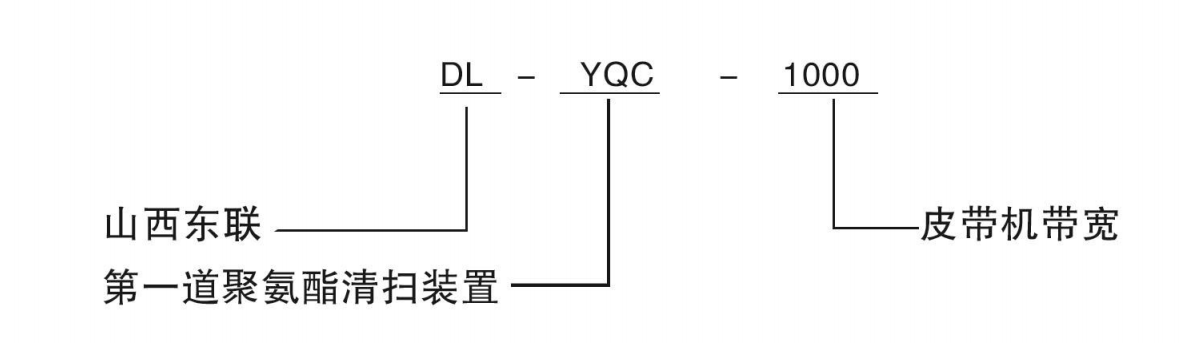

型号意义

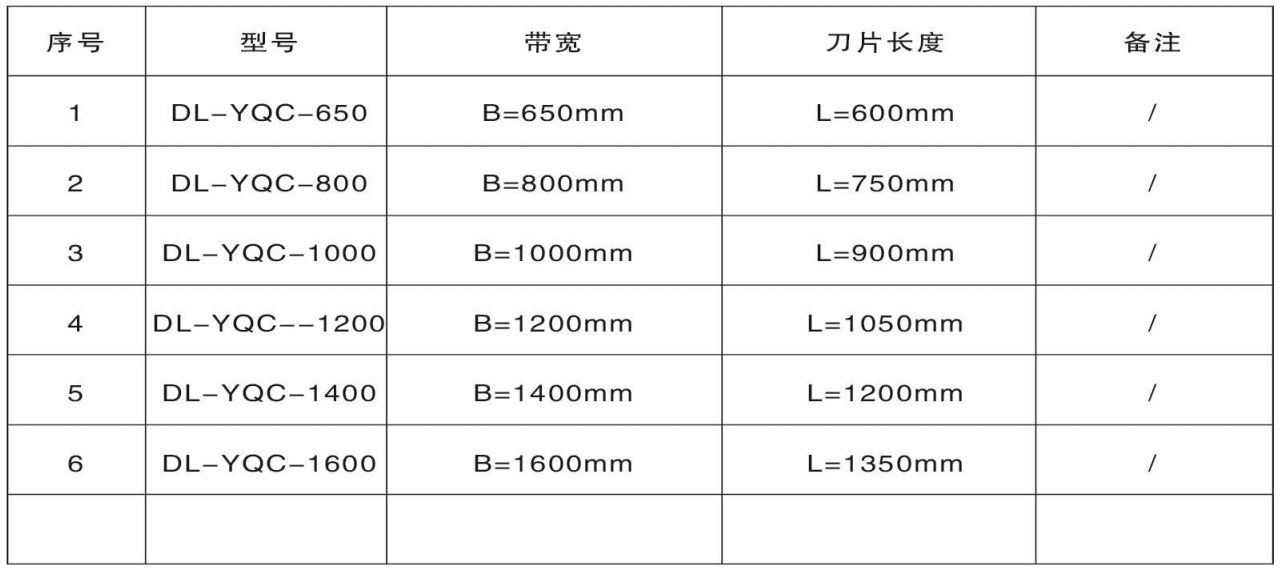

技术参照表

安装及调试

安装之前的注意事项

1、必须熟知工作中所用相关设备的安全操作规程以及施工现场的安全操作规程。

2、 对于安装和维护的操作，请在停机、停电状态下进行！

1、切断输送机的启动电源，挂上“有人操作，禁止合闸”的警示牌。

2、 输送皮带机运转时不得接触或者靠近输送机皮带或输送机旋转部位，否则可能会因身体或衣物部分卷入皮带造成人员伤亡。

1、 密闭空间进行动火作业前应该对可燃气体进行检测，符合标准后方可进行动火作业。

2、 使用割枪或电焊对皮带输送导料槽开孔前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。

3、 安装工作完毕，在启动输送机皮带之前，应将安装区域内和 输送机皮带上的工具、铁器、焊渣等收拾干净。否则将有可能造成人身伤害，或者导致输送机皮带的损坏。

安装步骤

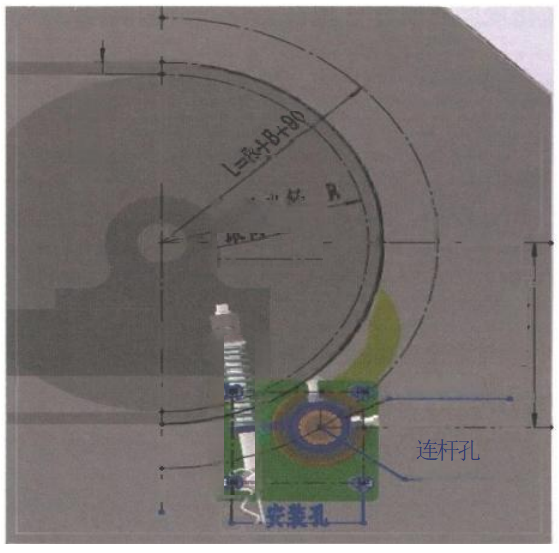

1、 首先使用根据滚筒半径和皮带厚度计算出清扫器中心点A的位置

2、 然后根据清扫器中心点A, 找出清扫器安装尺寸的腰型孔和清扫器连杆孔，在皮带机的护罩或者安装板上进行打孔(左右两侧对称)。中心点  A: 是以L为半径，以滚筒中心为圆心的圆弧与水平线S的交点。

如图 1-2 所示：

图1-2

3、 将连杆(方管一端)分别插入横梁的两端，然后将连杆通过连杆孔抽出，如图1-3 所示：

图1-3

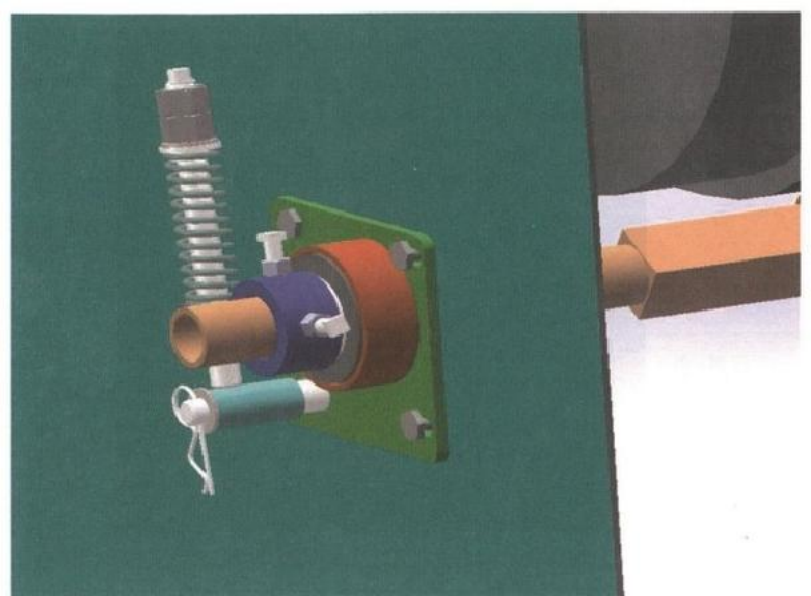

4、 将张紧器套入连杆(圆管)内，并根据安装尺寸对正腰型孔，旋入螺栓、弹垫、平垫、螺母，并旋紧。(两侧操作步骤一样)

如图1-4 所示：

图1-4

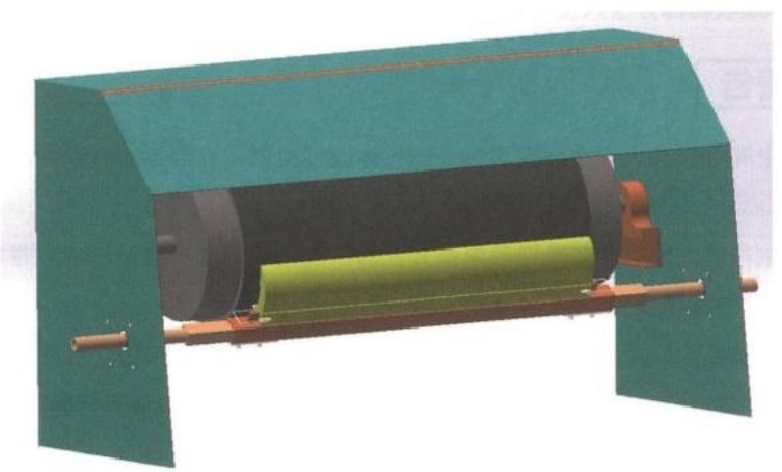

5、 将刀片摆正在皮带的中间位置，然后将横梁底部的紧固螺栓和螺母旋紧，使连杆和横梁不得进行晃动，并且尽量让刀片紧贴皮带表面。

如图 1-5 所示：

图1-5

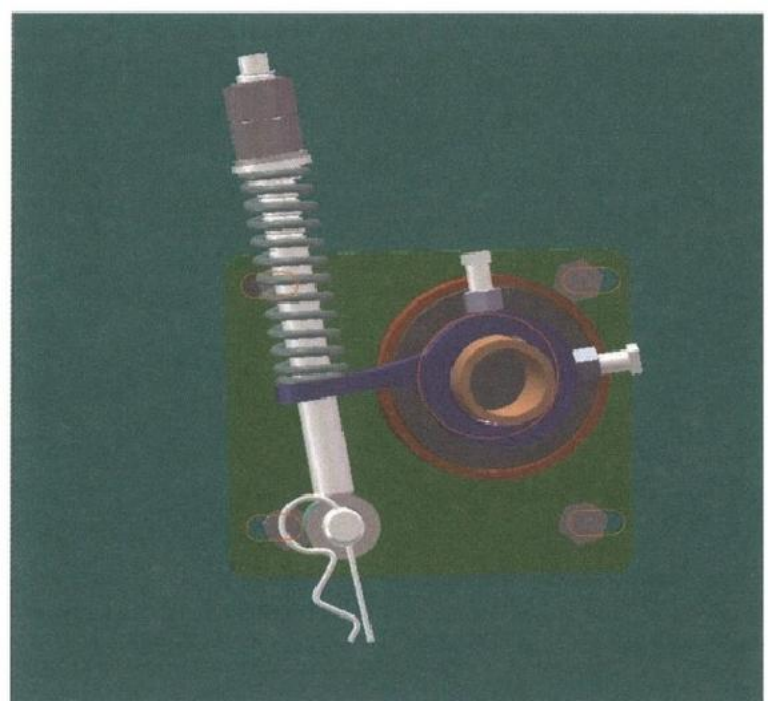

6、 在刀片紧贴皮带的基础上，将两侧的正反螺母进行旋紧，使得螺母压缩弹簧。如图1-6所示：

图1-6

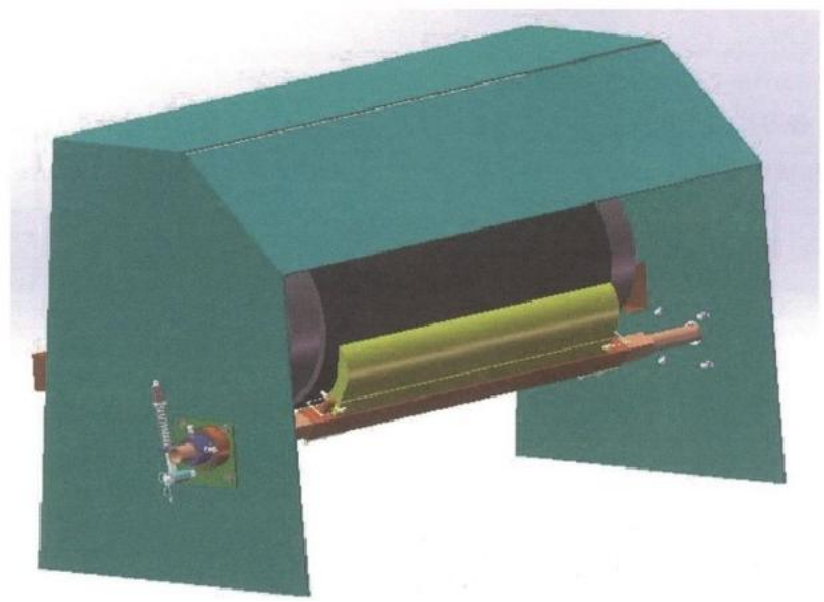

7、 安装完成示意图。如图1-7 所示：

图1-7

产品调试

1、 安装完成后，检查螺栓和弹簧的安装是否存在不牢固和干涉等问题：

2、检查完成后，联系试运行，慢慢加大下落物料量，直至满载为止，查看有无影响使用的问题。

维护保养
