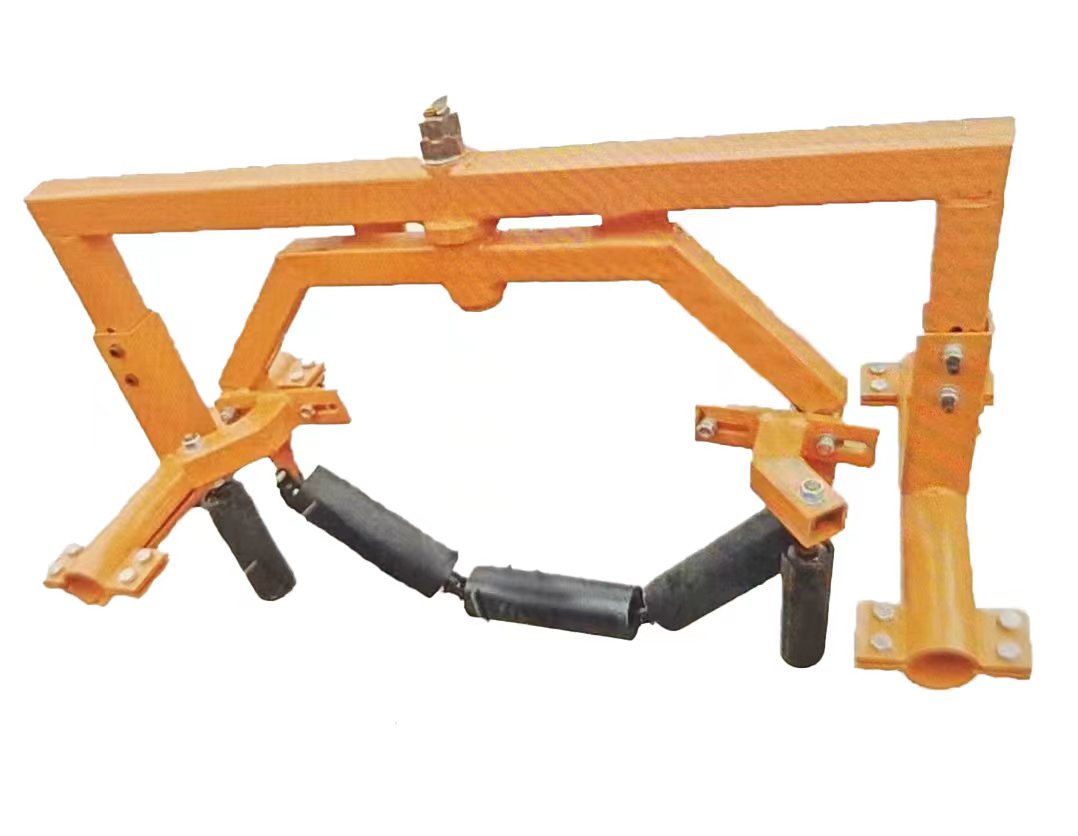

吊挂式上自动纠偏装置 安装使用说明书
山西东联机械设备有限公司
中国 ·太原
一、产品简介：
1.1 产品作用和原理
吊挂上纠偏装置主要是针对由于种种原因造成的皮带跑偏问题而设计的 一种机械纠偏装置。工作的原理：皮带在跑偏的过程中，皮带会触碰立辊进而带 动整个纠偏形成一定的纠偏角度，从而迫使皮带进行归位。
1.2 产品适用场所：
纠偏广泛用于煤矿、电厂、选煤系统、码头等输送系统 ，能有效解决皮 带的跑偏问题，极大的解决了由于皮带跑偏造成的损伤皮带，皮带撕裂，寿命缩 短等问题。
1.3 产品结构组成

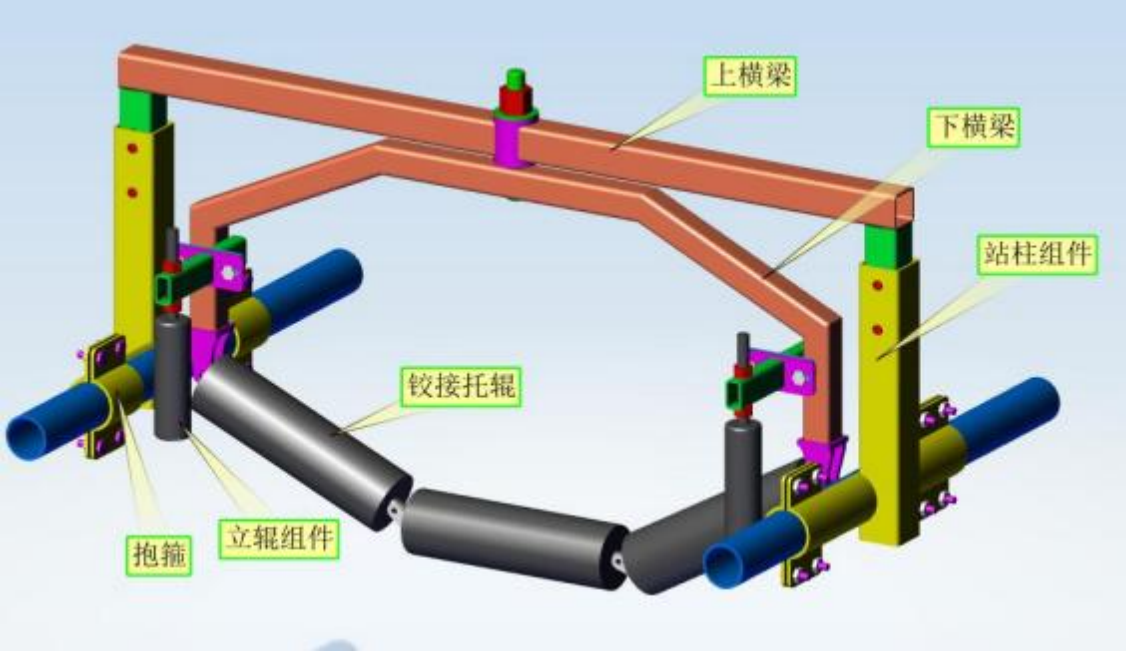

吊挂上纠偏装置主要有上横梁、下横梁、站柱组件、铰接托辊、立辊组 件、抱箍、紧固螺栓等组成，如图所示：
二、执行标准：
产品执行标准
GB10595 带式输送机技术条件
DTII(A) 带式输送机设计手册
GB/T987 带式输送机基本参数与尺寸
MT821-2006 煤矿用带式输送机托辊技术条件
GB 12348-1990 工业企业厂界噪声标准
GB/T 5677-1985 铸钢件射线照相及底片等级分类方法
GB/T 6402-1991 钢锻件超声波检验方法
GB/T 9286-1998 色漆和清漆 漆膜的划格试验
GB/T 13384-1992 机电产品包装通用技术条件
JB8 产品标牌
三、产品特点
3.1 纠偏装置采用杠杆调偏原理，配合上横梁旋转形成纠偏角设计。
3.2 上下横梁之间由轴承支撑系统组成。
3.3 检测立辊有一定长度的力臂保证纠偏灵敏、精度高。
3.4 检测立辊能够进行上下和左右调节。
3.5 轴承支撑系统具有防水防尘设计机构。
3.6 纠偏装置的安装方式为抱箍螺栓连接，可在皮带机纵梁任意位置安装。
四、产品安装与调试
1）产品安装步骤
4.1.1 首先将产品运至现场，停机停电，准备扳手等工具，并确定纠偏装置的安装 方向。见图 1-1：
图 1-1

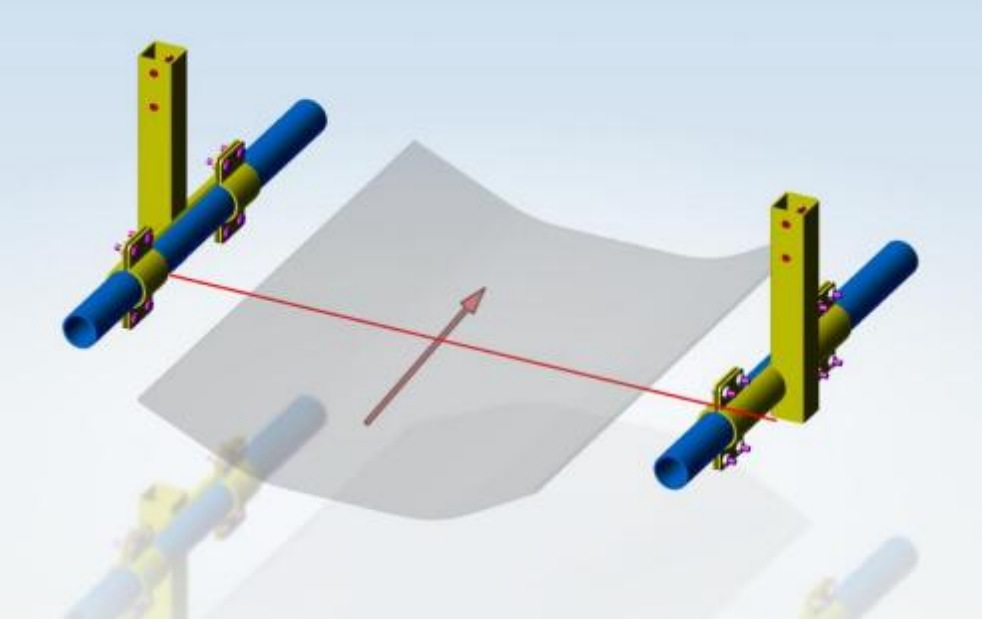

4.1.2 将左右站柱组件放置在皮带纵梁上，与抱箍使用螺栓连接后初步预紧，保证 左右站柱与皮带机纵梁方向垂直。箭头方向为输送带运行方向，见图 1-2；
图 1-2

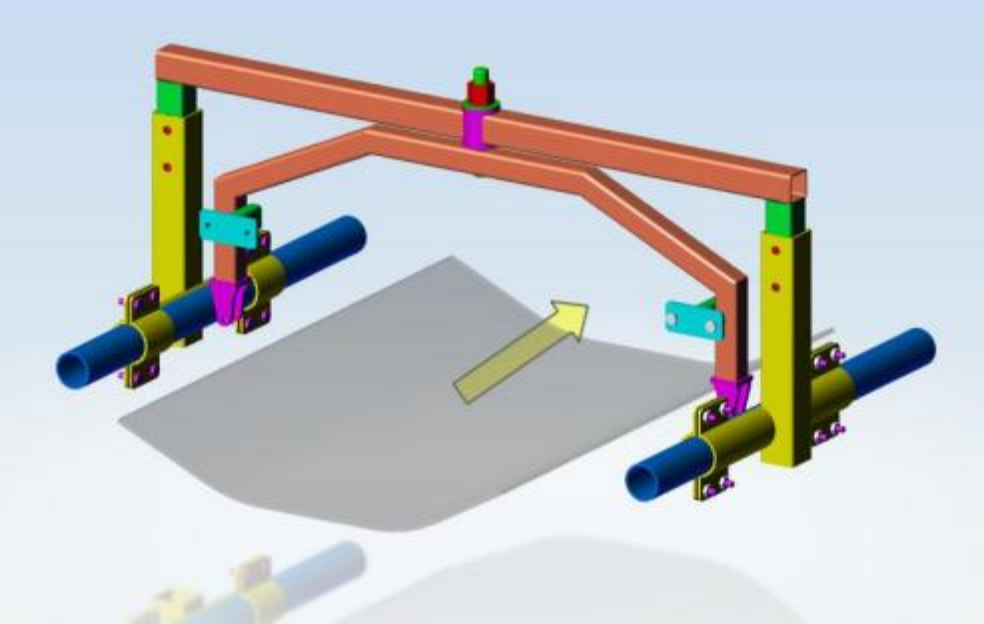

4.1.3 再将上横梁两侧方管放入左右站柱最底部孔方管内，并穿入内六角螺栓，见 图 1-3;
图 1-3
4.1.4 使用销钉将铰接托辊安装在下横梁的两端销孔内，见图 1-4：
图 1-4

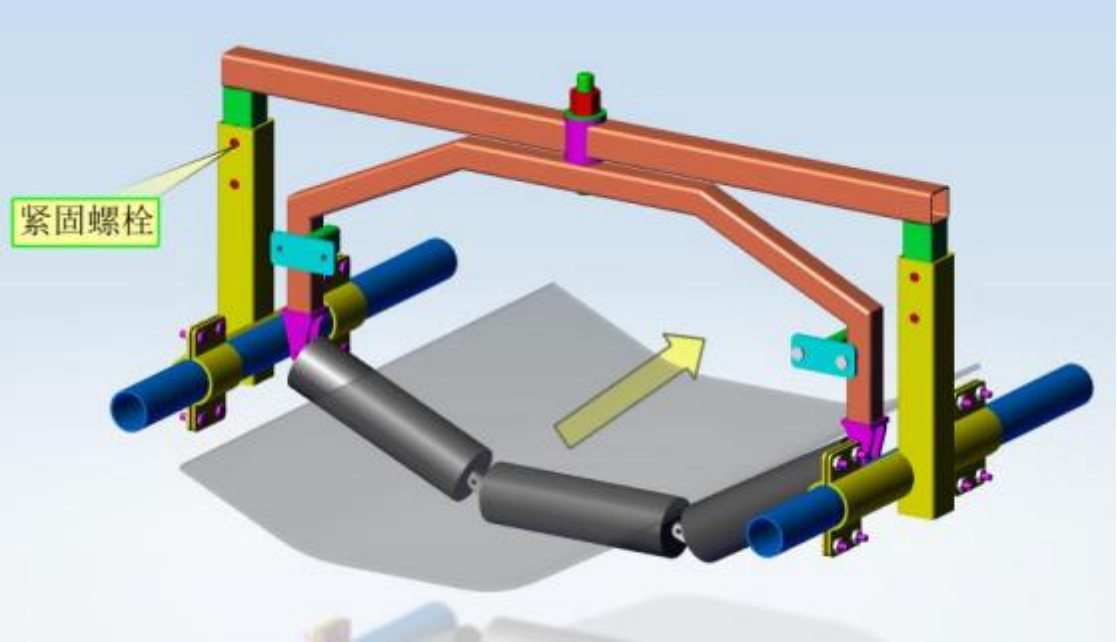

4.1.5 上横梁抬起，使铰接托辊将皮带抬起一定高度（5-10mm），将紧固螺栓穿 入站柱孔内，见图 1-5：
图 1-5

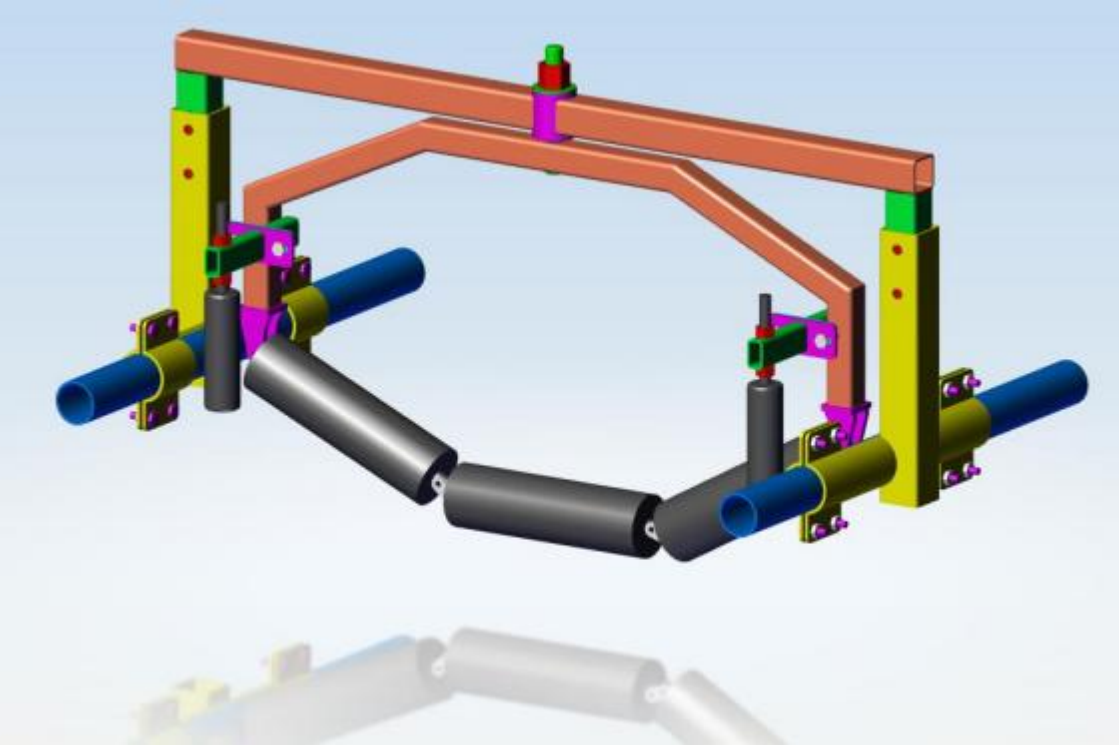

4.1.6 最后安装立辊组件，初步放置在中间孔内进行固定，见图 1-6：
图 1-6
4.1.7 最终将所有螺栓固定旋紧，产品安装完毕。
2）产品调试
4.2.1 安装完成后，检查安装是否存在不牢固和干涉等问题；
4.2.2 检查完成后，联系试运行，慢慢加大下落物料量，直至满载为止，查看有无 影响使用的问题和纠偏效果。
4.2.3 根据实际运行效果对纠偏装置进行调试； 4.2.4 试运行时间为 2 小时。
五、产品维护与保养
5.1 定期对纠偏装置运行情况进行巡检；
5.2 巡检发现其他影响使用的缺陷后及时与我方进行处理；
5.3 巡检发现纠偏装置到达使用寿命时，及时更换。
